Untuk memastikan penggunaan Teleskop Termografi Luaran Penglihatan Malam ini dengan betul, sila baca arahan dengan teliti:
●Jangan gunakan produk ini dalam persekitaran yang mudah terbakar, meletup, lembap atau menghakis.
●Produk ini mengandungi elektronik ketepatan dan peranti optik sensitif. Tolong jangan buat ia berlanggar atau jatuh untuk mengelakkan kerosakan.
●Jangan buka dan pasang semula produk ini tanpa kebenaran.
●Gunakan kain basah atau sabun yang lemah untuk membersihkan selongsong produk ini.
●Jangan gunakan pelelas, isopropanol atau pelarut. Gunakan agen pembersih kanta optik profesional untuk kanta dan skrin.
●Apabila produk berfungsi, akan terdapat sedikit klik setiap beberapa saat. Ini adalah bunyi pengatup lensa, yang merupakan kes biasa.
●Amaran: Jangan gunakan kanta untuk melihat terus ke matahari, yang boleh merosakkan kanta optik.
Penunjuk Prestasi
pengesan inframerah |
Jenis pengesan |
Satah fokus inframerah tidak disejukkan silikon amorfus |
nisbah peleraian |
384×288 |
Saiz Piksel |
17μm×17μm |
Kumpulan kerja |
8~14μm |
prestasi |
<40mk(50Hz, F/1, 300K)TFPA 25°C(±5°C) |
prestasi |
>50°C(50Hz, F/1, 300K)TFPA 25°C(±5°C) |
kadar bingkai |
60Hz |
Objektif inframerah |
Cara memberi tumpuan |
Pemfokusan manual |
Pekali F |
1.0
|
Pengimejan berkesan |
Φ8.2mm |
Φ9.6mm |
Φ8.2mm |
Panjang fokus |
25mm |
35mm |
54mm |
Sudut medan |
14.9°×11.2° |
10.7°×8.0° |
6.9°×5.2° |
Julat fokus |
>0.3m |
>3.0m |
> 1.5 m |
Paparan |
Jenis skrin paparan |
LCD |
Nisbah peleraian |
480×360 |
Paparan saiz skrin |
2.0 inci |
Fungsi sistem |
elektronik masa berubah-ubah |
×2/×4/×8/×16 |
Palet warna |
pelangi, logam panas, haba putih, haba hitam, tepu kuning, mod memerhati burung. |
Kawalan intensiti |
10 fail |
Kawalan kontras |
10 fail |
Perincian imej mod |
2 jenis 5 fail |
bergambar |
sokongan |
|
Trek panas |
sokongan |
Bahasa |
Cina, Inggeris |
The pembezaan- talian baris |
Pembezaan jenis baris |
7 pelbagai |
Titik lantunan jarak penentukuran |
10m、30m、60m、100m、300m、 600m、jarak tersuai |
Julat pengesanan |
Objektif inframerah |
25mm objektif |
35mm objektif |
54mm objektif |
Rajah |
≤1667m |
≤2333m |
≤3600m |
Babi hutan |
≤1471m |
≤2059m |
≤3176m |
kenderaan |
≤2501m |
≤3500m |
≤5400m |
Kenal pasti yang jarak |
Rajah |
≤416m |
≤583m |
≤900m |
Babi hutan |
≤367m |
≤515m |
≤794m |
kenderaan |
≤626m |
≤875m |
≤1350m |
Penyimpanan |
Storan terbina dalam |
16G |
Format gambar |
BMP |
Pelabuhan |
Antara muka USB |
Jenis-c Eksport imej dan fungsi pengecasan bateri |
Kuasa bekalan |
Boleh tanggal boleh dicas semula bateri litium |
18500/2040mAh |
Masa penggunaan kuasa |
≤1W |
Tempoh penerbangan |
≤6 jam |
Kerja/ penyimpanan persekitaran |
Beroperasi suhu |
-20℃ ~ +50℃ |
Penyimpanan suhu |
-30℃ ~ +60℃ |
Kekuatan impak |
≤1200g |
Tahap perlindungan |
≤IP54 |
Berat badan |
Berat (bukan termasuk sokongan) |
400g±5g |
400g±5g |
580g±5g |

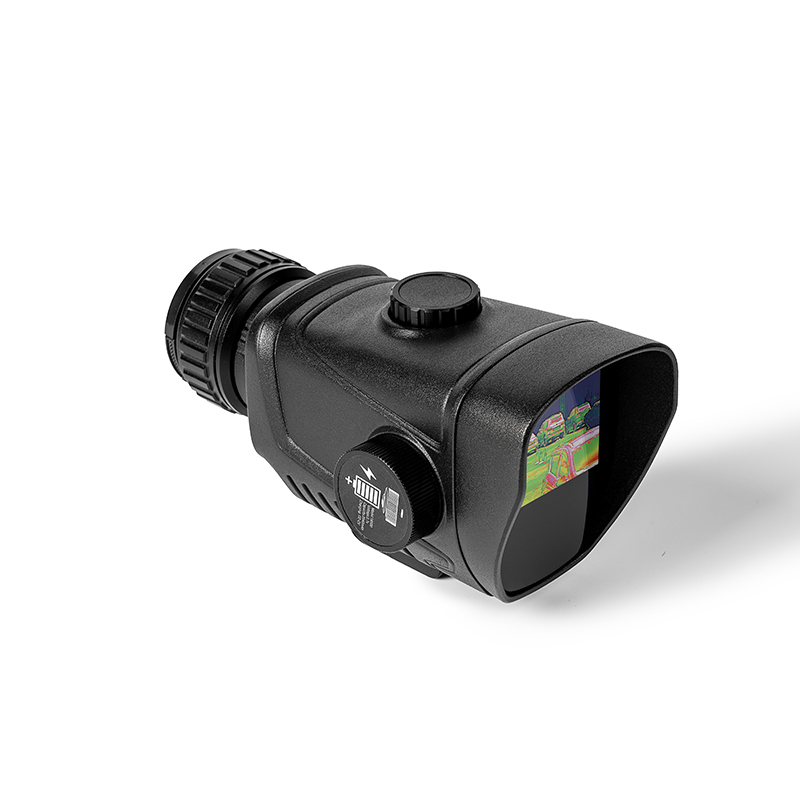

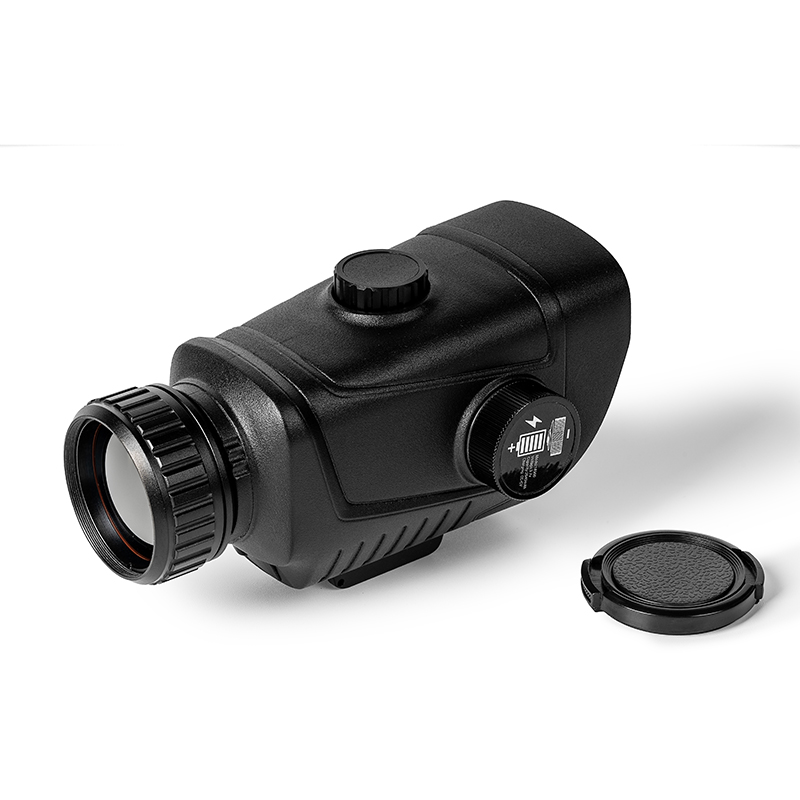

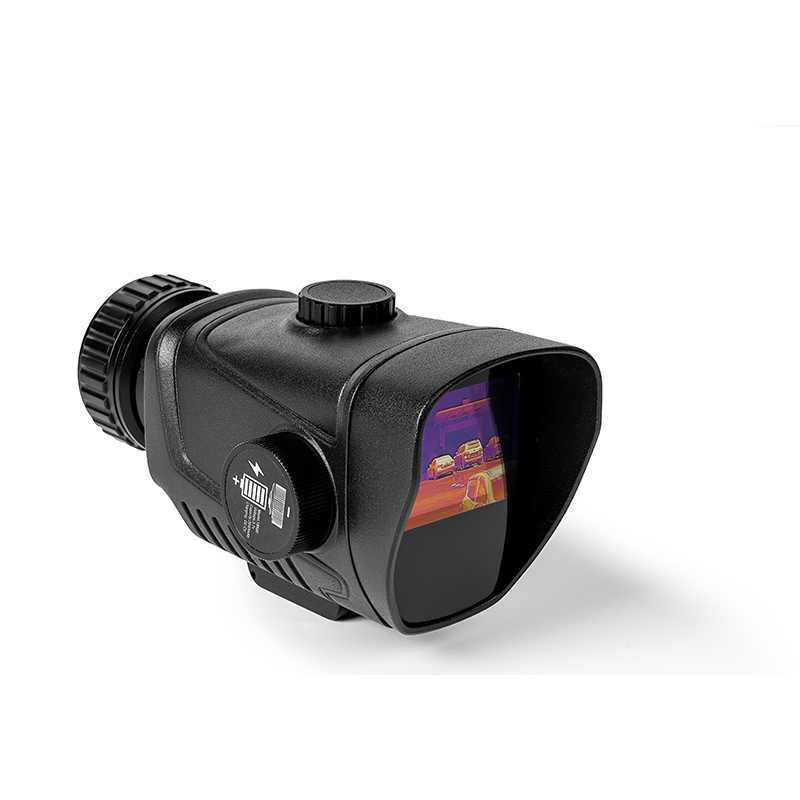

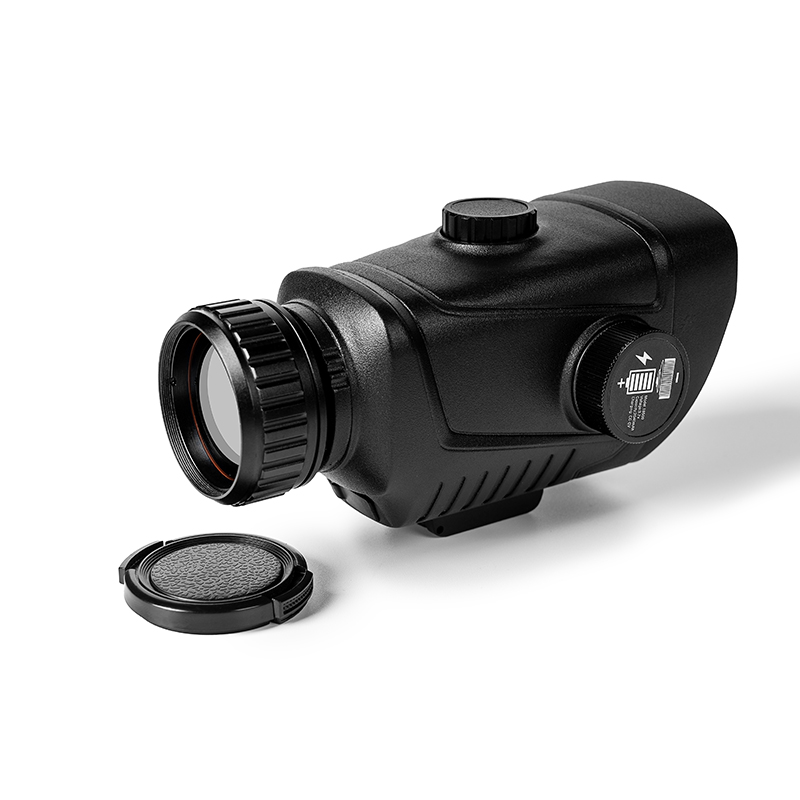

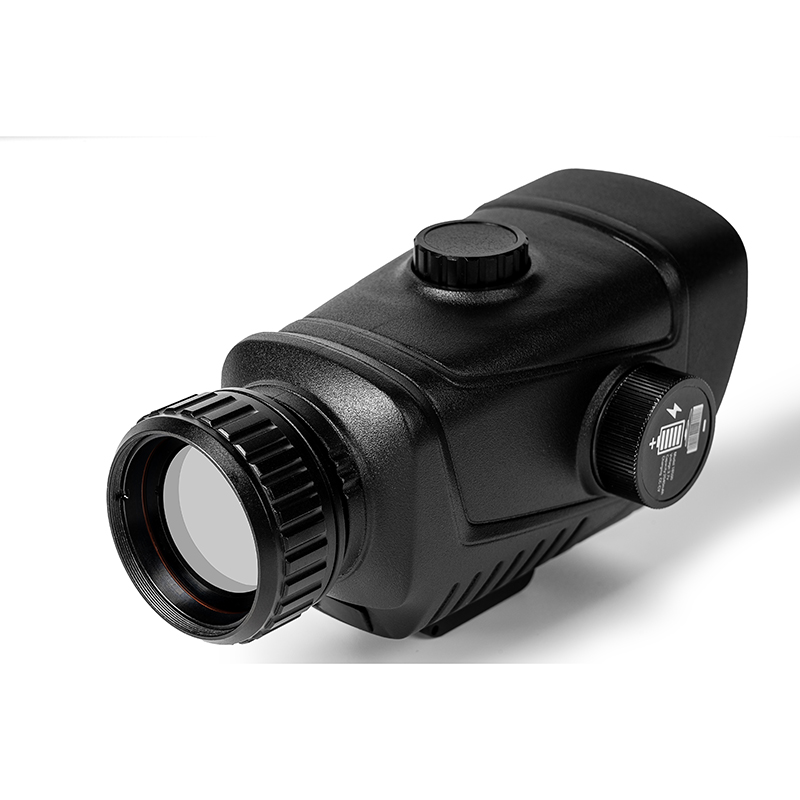

Struktur Produk
Penerangan tentang fungsi tombol
1. Dalam keadaan mati kuasa, tekan dan tahan butang Kuasa untuk mendapatkan kuasa
pada.
2. Dalam keadaan kuasa hidup, tekan dan tahan butang Kuasa untuk masuk
menu.
3. Dalam keadaan menu, tekan butang Kuasa sebentar lagi untuk mengesahkan
kembali ke menu sebelumnya, tekan lama butang Kuasa, dan keluar
menu.
4. Dalam keadaan kuasa hidup, tekan sebentar butang kuasa untuk mengambil
gambar.
5. Dalam keadaan kuasa hidup, putar tombol mengikut arah jam: palet warna
penukaran fungsi: pelangi, logam panas, haba hitam, haba putih, kuning
ketepuan, mod pandangan burung.
6. Dalam keadaan menu, tombol adalah mengikut arah jam: pilih ke bawah.
7. Dalam keadaan kuasa hidup, putar tombol lawan jam: pensuisan fungsi amplifikasi: 1x, 2x, 4x, 8x dan 16x
8. In the menu state, turn the knob counterclockwise: to select
ke atas.
Arahan Operasi Tutup
1. Tekan lama butang kuasa untuk masuk ke menu.
2. Putar tombol untuk menutup pemilihan, tekan pendek butang kuasa untuk mengesahkan pemilihan dan penutupan.
Penerangan pengendalian menu
1. Menu utama: Tekan lama butang Kuasa untuk mengaktifkan menu utama. Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan, pilih pilihan Keluar untuk keluar dari menu utama.
2. Pemilihan palet warna: 6 palet warna. Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
3. Suis kursor: Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
4. Jenis kursor: 7 jenis garis pembezaan. Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama。
5. Angkat penentukuran kursor: 10 meter, 30 meter, 60 meter, 100 meter, 300 meter, 600 meter dan ditentukan pengguna. Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
6. Pengesanan sukan panas: Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
7. Butang zum masuk: 1x, 2x, 4x, 8x, 16x kali. Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
8. Pemilihan kecerahan: 10 tahap (0-9). Laraskan kecerahan pengesan selain daripada kecerahan monitor. Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
9.Pemilihan kontras: 10 tahap (0-9). Laraskan kontras pengesan selain kontras monitor. Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
10. Mod butiran imej: Laraskan tepi imej atau butiran imej. Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
11. Nilai butiran imej: Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
12.Pemilihan bahasa: Putar tombol mengikut arah jam atau lawan jam untuk pemilihan. Tekan sebentar butang Kuasa untuk mengesahkan dan kembali ke menu utama.
13. Penentukuran Kursor: Suis kursor mesti dihidupkan.
a. Pilih tombol mengikut arah jam atau lawan jam, dan tekan butang kuasa untuk mengesahkan untuk memasuki menu peringkat kedua.
b, pemilihan tombol (10m, 30m, 60m, 100m, 300m, 600m, auto
Definisi), tekan sebentar butang kuasa untuk mengesahkan.
c. Tombol melaraskan kursor paksi-Y mengikut arah jam atau lawan jam, tekan pendek butang kuasa untuk beralih ke kursor paksi-X, dan tombol melaraskan kursor paksi-X mengikut arah jam atau lawan jam.
Tekan sebentar butang kuasa sekali lagi untuk beralih ke kursor paksi-Y dan ulangi operasi ini sehingga kursor bertepatan dengan titik pendaratan.
d, tekan lama butang kuasa untuk menyimpan dan keluar daripada penentukuran semasa, dan kembali ke menu peringkat kedua.
e, dan kemudian pilih penentukuran jarak lain, langkahnya adalah sama seperti di atas. Selepas melengkapkan penentukuran, pilih pilihan Keluar untuk kembali ke menu utama.
14. Peningkatan perisian tegar: semasa memulakan, sambungkan peranti ke komputer anda dengan kabel USB dan salin nama fail naik taraf uconfig.bin ke kad SD peranti, dan kemudian putuskan sambungan kabel USB. Putar tombol mengikut arah jam atau lawan jam untuk memilih pilihan "naik taraf perisian tegar", tekan butang Kuasa untuk mengesahkan dan skrin paparan memaparkan aksara YES yang menunjukkan bahawa peningkatan itu berjaya. Jika tidak berjaya, sila ulang langkah naik taraf ini. Selepas naik taraf berjaya, sambungkan peranti ke komputer dengan USB, dan padamkan fail naik taraf.
Ingat: Nama dan jenis akhiran fail yang dinaik taraf tidak boleh ditukar, jika tidak, peningkatan akan gagal!
15. Matikan kuasa: Putar tombol mengikut arah jam atau lawan jam, dan tekan sebentar butang Kuasa untuk mengesahkan kuasa dimatikan.
16. Pelarasan keterlihatan kanta mata: Putar tombol pelarasan keterlihatan ke kiri dan kanan untuk melaraskan keterlihatan yang sesuai dengan anda.
17.Kanta boleh laras: Pusingkan kanta boleh laras ke kiri dan kanan untuk memfokus. Putaran mengikut arah jam ialah fokus dekat, dan putaran lawan jam ialah fokus jauh.
Arahan Pengecasan Bateri
Produk ini mempunyai bateri boleh dicas semula terbina dalam. Apabila kuasa adalah
rendah, sila caskannya tepat pada masanya. Terdapat dua cara untuk mengecasnya.
Kaedah pengecasan 1:
Cas bateri melalui antara muka USB Jenis-C terma
teleskop pengimejan, dan cabut kabel USB selepas dicas sepenuhnya.
Kaedah pengecasan 2:
1. Tanggalkan penutup bateri dan keluarkan bateri.
2. Gunakan pengecas asal untuk mengecas bateri, dan pasangkan
bateri dengan betul mengikut arahan kekutuban pada pengecas.
3 Selepas dicas sepenuhnya, potong kuasa pengecas dan keluarkan
bateri.
Gesaan: Apabila produk ini terbiar lama, ia akan dicaj pada
sekurang-kurangnya setiap tiga bulan untuk mengelakkan kehilangan kapasiti yang tidak dapat dipulihkan
kepada kuasa bateri yang terlalu rendah yang timbul daripada nyahcasnya sendiri kerana ia disimpan
terlalu panjang.
Penerangan Pemasangan Bateri
1. Buka penutup bateri: Buka skru penutup bateri mengikut arah jam.
2.Pasang bateri litium: Masukkan bateri ke dalam bateri
petak dengan kutub negatif bateri menghadap ke luar.
3. Pasang penutup bateri: Ketatkan penutup bateri mengikut arah jam.
Penggunaan Palet Warna
Menu palet boleh menukar warna pseudo imej terma inframerah, dan menyediakan 6 palet: pelangi, logam panas, haba putih, haba hitam, tepu kuning dan mod menonton burung.
Memilih palet yang sesuai boleh memaparkan butiran objek sasaran dengan lebih baik. Untuk pelangi, palet logam panas memfokuskan pada paparan warna, yang sangat sesuai untuk kontras haba yang tinggi dan digunakan untuk meningkatkan kontras warna antara suhu tinggi dan rendah.
Walau bagaimanapun, palet panas putih memberikan warna linear yang seragam.
Kesan imej daripada foto yang diambil oleh enam jenis palet warna:
Aplikasi Mod Butiran Imej
1. Hanya satu daripada tepi imej atau butiran imej boleh dipilih
pelarasan kepada kualiti imej.
2. If you want the image edge to be clearer and more stereoscopic,
then select the image edge before selecting the corresponding value
on the image detail value to make the image edge clear.
3. Jika anda mahu kualiti imej keseluruhan menjadi lebih jelas, pilih butiran,
dan kemudian pilih nilai yang sepadan pada nilai butiran imej kepada
menjadikan kualiti imej keseluruhan jelas.
Penentukuran dan Penggunaan Kursor
1. Sebelum digunakan buat kali pertama, lekapkan produk C7 pada peralatan. Memandangkan pelanggan mengekalkan pelbagai peralatan, perlu menyelesaikan tetapan yang sesuai untuk produk C7 dan peralatan. Pada jarak yang berbeza, titik pendaratan dan kursor C7 mesti ditentukur secara konsisten. Pilih jarak titik pendaratan (10m, 30m, 60m, 100m, 300m, 600m atau jarak yang ditentukan pengguna). Lakukan penentukuran kursor untuk setiap item. Sila rujuk operasi sebelumnya untuk penentukuran kursor.
Nota: Memandangkan jarak sasaran adalah berbeza dan koordinat kursor tidak terletak pada titik yang sama, maka adalah perlu untuk memilih jarak penentukuran mengikut jarak untuk mencapai tujuan titik pendaratan bertepatan dengan kursor C7 dan mensasarkan sasaran dengan lebih tepat.
2. Semasa penggunaan sebenar, periksa jarak mangsa secara visual, contohnya, kira-kira 10m, dan ekstrak kursor yang ditentukur untuk 10m. Pada masa ini, kedudukan tengah kursor ialah kedudukan tengah mangsa. Sasarkan terus mengikut kursor produk C7.
3. Periksa jarak mangsa secara visual, contohnya, kira-kira 100m, dan ekstrak kursor yang ditentukur untuk 100m. Pada masa ini, kedudukan tengah kursor ialah kedudukan tengah mangsa. Sasarkan terus mengikut kursor produk C7.
Langkah berjaga-jaga untuk memformat kad SD
Apabila kad SD di dalam mesin disambungkan ke komputer melalui USB untuk memformat kad SD, kad SD perlu dikenal pasti semula apabila menggunakan mesin buat kali pertama. Proses ini mengambil masa 3~5 minit, di mana semua kekunci tidak boleh dikendalikan. Ini adalah penampilan biasa.
Perkhidmatan Selepas Jualan Produk
Pelanggan kami yang dihormati,
Terima kasih kerana telah membeli produk kami. Tempoh jaminan produk ini adalah dari tarikh jualan.
Dalam tempoh jaminan, produk akan dipasang dan digunakan mengikut arahan operasi di bawah persekitaran dan keadaan biasa. Jika produk yang rosak disebabkan oleh bahan mentah dan proses pemprosesan, anda akan layak mendapat perkhidmatan penyelenggaraan percuma dengan sijil waranti. Anda diminta untuk menyimpan sijil waranti dengan betul, kerana tidak akan ada pengeluaran semula sekiranya sijil itu hilang.
Untuk mengelakkan masalah dalam proses permohonan, kami mengesyorkan anda membiasakan diri dengan manual produk sebelum menggunakan produk.
Di bawah mana-mana keadaan berikut, produk tidak akan dilindungi oleh waranti:
1. Sijil waranti asal yang sah gagal dikemukakan;
2. Kerosakan disebabkan oleh pemasangan produk tidak memenuhi keperluan produk dan spesifikasi yang berkaitan;
3. Penggunaan pengguna yang tidak wajar terhadap produk, storan yang tidak betul,
pembongkaran tanpa kebenaran, penyelenggaraan tanpa kebenaran dan sebab lain.
4. Rosak disebabkan oleh bencana semula jadi (seperti gempa bumi, banjir atau sambaran petir), atau bencana luar (seperti kebakaran atau runtuhan rumah).
1.Produk melebihi tempoh jaminan.
Awas:
1. Sekiranya berlaku sebarang kegagalan produk, produk akan diperiksa dan dibaiki atau diganti dengan produk baharu atau baik mengikut mana-mana yang berkenaan;
2. Bagi mana-mana produk yang melebihi tempoh jaminan, ia akan diputuskan sama ada untuk membaiki atau menggantikan bahagian dan komponen selepas pemeriksaan produk, dan mengenakan bayaran berkaitan untuk pelbagai perkhidmatan penyelenggaraan dan penggantian.
